Micro-réseau électrique expérimental
Summary
Réseaux électriques et thermiques
Financement interne
Moncef Justin Lalou
Skills directory
June 2019 - April 2020
Considéré comme un réseau à petite échelle, le micro-réseau électrique est de plus en plus envisagé pour l’approvisionnement local en énergie électrique, typiquement pour un bâtiment/quartier ou une usine.
Le fonctionnement en temps réel du micro-réseau repose sur un système (HW+SW) de gestion intelligente d’énergie (EMS : Energy Management System). Le but essentiel de ce système est d’assurer l’équilibre du bilan de puissances entre la ou les charge(s) et la ou les source(s) associée(s) au micro-réseau, y compris les éléments de stockage. En parallèle, d’autres buts, auxiliaires, peuvent être poursuivis à travers la gestion des flux des puissances, comme la maximisation de l’autoconsommation en ressources locales, la réduction du prix de l’énergie ou de l’empreinte carbone.
Le but de ce projet est d’équiper la filière de génie électrique d’un micro-réseau électrique, avec une topologie et un EMS ouverts permettant d’expérimenter et d’évaluer les algorithmes de management d’énergie.

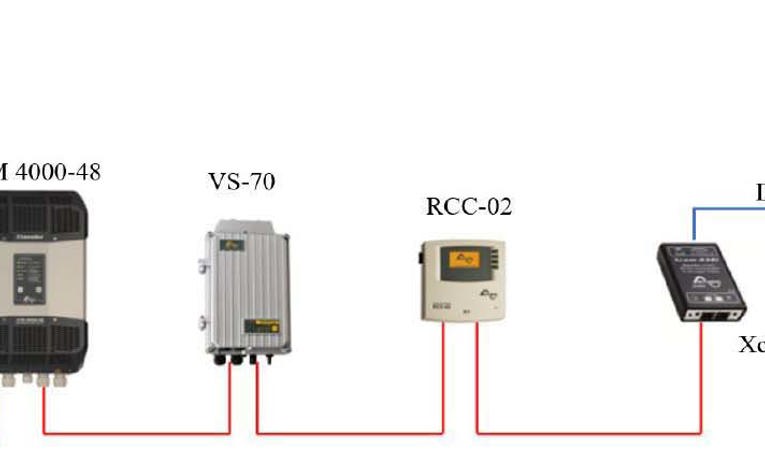

Il en résulte un micro-réseau équipé d’une batterie Lithium-ion et d’une charge variable connectées à un onduleur intelligent, lequel est relié au réseau de distribution (macro-réseau). La batterie est chargée par le parc photovoltaïque de la HEIA-FR à travers un régulateur MPPT (convertisseur DC-DC). Pour implémenter le système de gestion énergétique (EMS), une carte embarquée (NI myRIO) programmée dans l'environnement de développement LabView, et exploitant un réseau de terrain propriétaire, est utilisée.
Les réalisations les plus importantes dans le cadre de ce projet incluent la spécification et la mise en œuvre du matériel et le développement/adaptation des drivers LabView pour la communication. Cela a permis de valider le fonctionnement correct d’algorithmes de gestion d’énergie appropriés.
Ce projet constitue une opportunité de positionner la HEIA-FR dans le domaine prometteur des micro-réseaux électriques.
